Klingersil C4509
Oblasti použitia:
Špeciálne vysokotlakové tesnenie pre najvyššie tepelné a tlakové namáhanie. Dokáže zniesť tie najvyššie zaťaženia vďaka výstuži z ťahokovu. Vyrobené z tých najlepších materiálov ponúka skvelé výkony v mnohých oblastiach chemického priemyslu. Hlavné oblasti použitia: silne zásadité látky a parné aplikácie.
Zloženie:
Aramidové, minerálne, uhlíkové vlákna spojené NBR. Vložka z ťahokovu.
Rozmery štandardných dosiek
Veľkosť dosky: 2000×1500 mm
Dostupné hrúbky dosiek: 2,0 mm / 3,0 mm

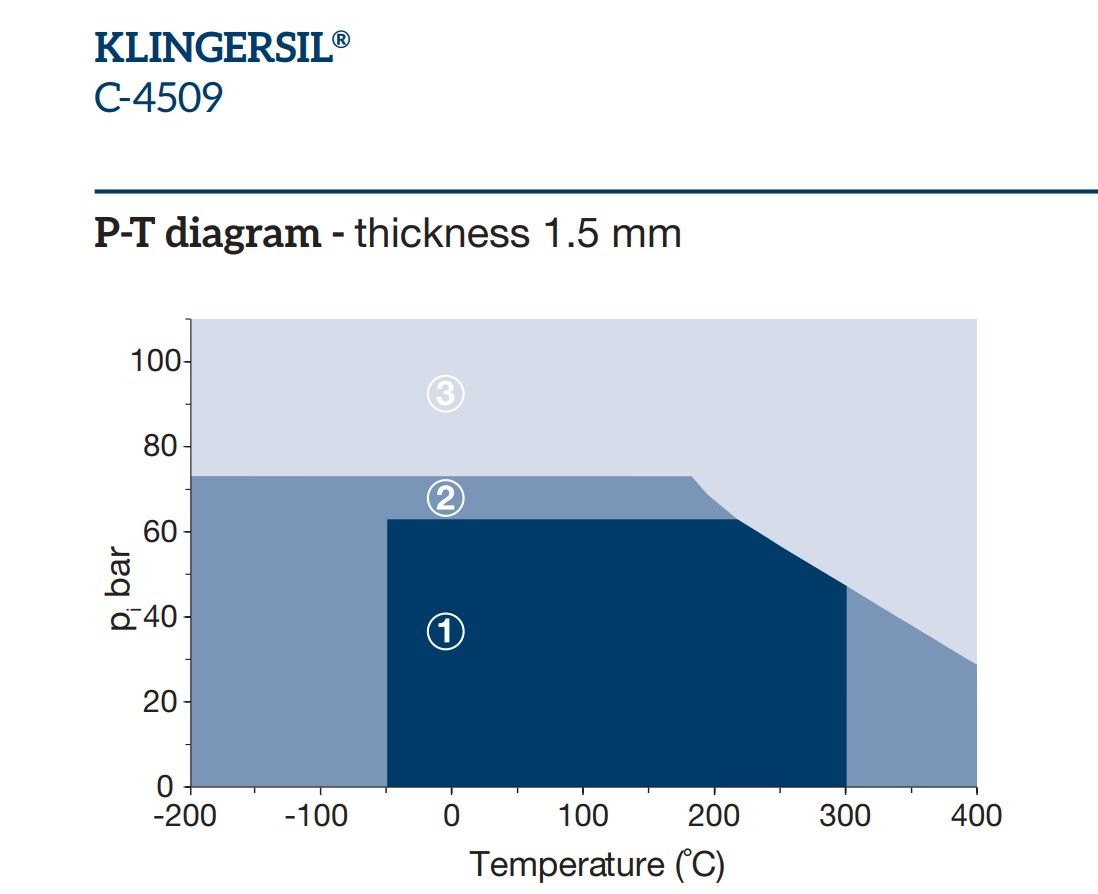

pT diagram:
Klingerov pT diagram poskytuje pomoc pri výbere vhodného tesniaceho materiálu v prípade, že poznáme pracovnú teplotu a tlak. Vždy treba brať ohľad na chemickú odolnosť vzhľadom na médium.
Základné prevádzkové parametre (detaily viď pT diagram)
Trvalá prevádzková teplota:
250 °C
Maximálny tlak:
63 bar
Typické hodnoty pre hr. 2,0 mm
| Stlačiteľnosť ASTM F 36 J | 10 | % | |
| Odpruženie ASTM F 36 J | min | 62 | % |
| Tlaková stála pevnosť DIN 52913 | 50 MPa, 16h/300 °C | 43 | MPa |
| Tlaková stála pevnosť BS 7531 | 40 MPa, 16 h/300 °C | 41 | MPa |
| Tlaková stála pevnosť Klingera pri 50 MPa | zmenšenie tl. pri 23 °C | 8 | % |
| zmenšenie tl. pri 300 °C | 6 | % | |
| Napučanie ASTM F 146 | olej IRM 903: 5h/150 °C | 3 | % |
| pohonná hmota B: 5h/23 °C | 5 | % | |
| Hustota | 2,0 | g/cm3 | |
| Součinitelé těsnění dle ASME-Code | y 30 | MPa | |
| těsnostní třída 0.1mg/s x m pro 1,5 mm | m 4,0 |
