Klingersil C8200
Oblasť použitia:
Špeciálne vysokotlakové tesnenie obzvlášť vhodné pre kyseliny. Odolné širokému spektru ďalších médií.
Zloženie:
Aramidové a sklené vlákna spojené NBR.
Rozmery štandardných dosiek
Veľkosť dosky: 2000×1500 mm
Dostupné hrúbky dosiek: 2,0 mm / 3,0 mm

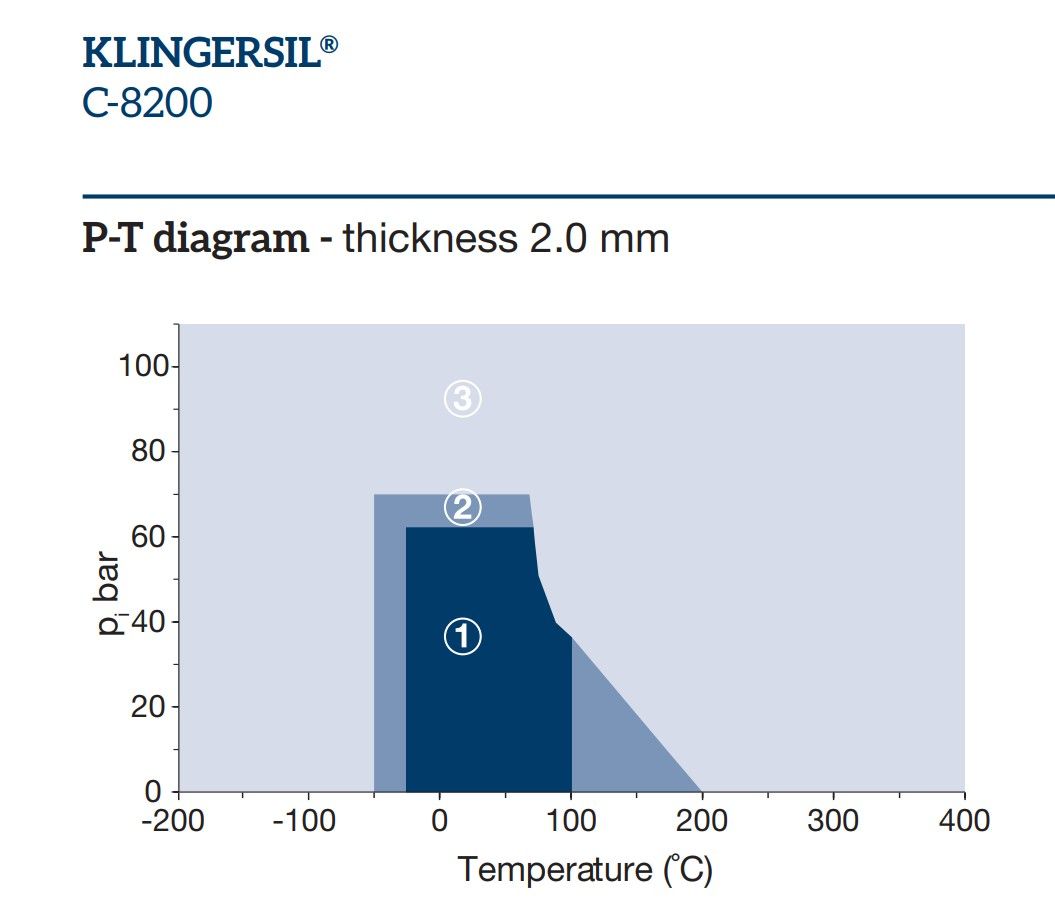

pT diagram:
Klingerov pT diagram poskytuje pomoc pri výbere vhodného tesniaceho materiálu v prípade, že poznáme pracovnú teplotu a tlak. Vždy treba brať ohľad na chemickú odolnosť vzhľadom na médium.
Dostupné certifiáty
Prehľad aktuálnych certifikátov nájdete priamo na webe výrobcu KLINGER Dichtungstechnik.
Základné prevádzkové parametre (detaily viď pT diagram)
Trvalá prevádzková teplota:
100 °C
Maximálny tlak:
40 bar
Typické hodnoty pre hr. 2,0 mm
| Stlačiteľnosť ASTM F 36 J | 9 | % | |
| Odpruženie ASTM F 36 J | min | 55 | % |
| Tlaková stála pevnosť Klingera pri 25 MPa | zmenšenie tl. pri 23°C | 7 | % |
| zmenšenie tl. pri 300°C | 15 | % | |
| Netěsnost | VDI2440 | 9,17E-09 | mbar x l/(s x m) |
| Hustota | 1,7 | g/cm3 | |
| Skúšky kyselín | |||
| Prírastok hrúbky | HNO3, 96%, 18h/23 °C | - | - % |
| H2SO4, 96%, 18h/23 °C | 15 | % | |
| H2SO4, 65%, 48h/23 °C | 8 | % | |
| olej IRM 903: 5h/150 °C | 5 | % | |
| pohonná hmota B: 5h/23 °C | 10 | % | |
| Stredný povrchový odpor | ρO | 5,8x10E11 | Ω |
| Stredný špec. priechodový odpor | ρD | 4,1x10E12 | Ω cm |
| Stredná prierazná pevnosť | Ed | 17,0 | kV/mm |
| Stredný dielektrický stratový súč. | 50 Hz | 0,228 | tan δ |
| Stredný dielektrický súčiniteľ | 50 Hz | 9,4 | εr |
| Súčinitelia tesnení podľa ASME-Code | |||
| pre hrúbku tesnenia 2,0 mm | tr. tesnosti 0,1 mg/s x m | y 20 | MPa |
| m 3,0 |
