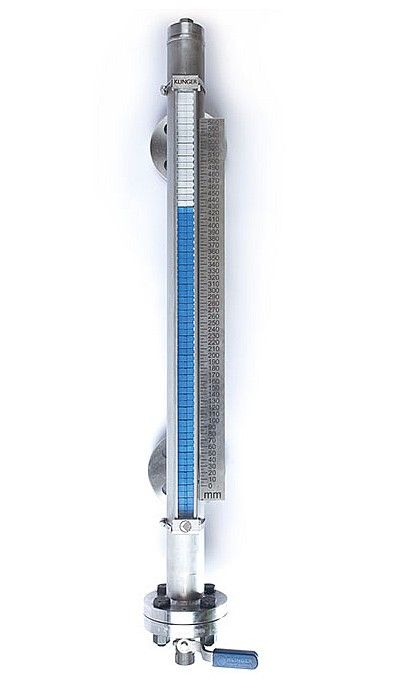

Magnetický stavoznak – nepriamy

Základné použitie:

Magnetické stavoznaky sú vhodné na použitie všade tam, kde sa stretávame s nebezpečnými či toxickými kvapalinami a plynmi. Slúži na nepriame pozorovanie hladiny v nádobe. Možno veľmi jednoducho aj dodatočne doplniť snímačmi hladiny, alebo prevodníkom 4-20mA.

Prevádzková spoľahlivosť a bezpečnosť je daná predovšetkým týmito vlastnosťami:
-vysoká teplotná odlonost, štandardne až do 400°C
-vysoká tlaková odolnosť, až do 320 barov
-displej je možné otočiť takmer o 360 ° nezávisle na pozícii plaváku
-minimálna hustota 0,3 kg/dm3
-okamžitá a presná reakcia na zmenu hladiny zaisťuje presnú a jasnú čitateľnosť
-rozteč zástaviek 10 mm
-neobmedzená dĺžka stavoznaku s neprerušeným sledovaním hladiny
-robustná, nárazu-odolná a celozvarená kanštrukcia
-ideálny na sledovanie rozhrania medzi kvapalinami rozdielnych hustôt
-silný, všesmerový magnetický systém, plavák bez akýchkoľvek vodítok
-automatický ukazovateľ poruchy plaváku
-možnosť montáže na veko nádoby
-ochrana displeja IP66

Ako magnetický stavoznak pracuje?

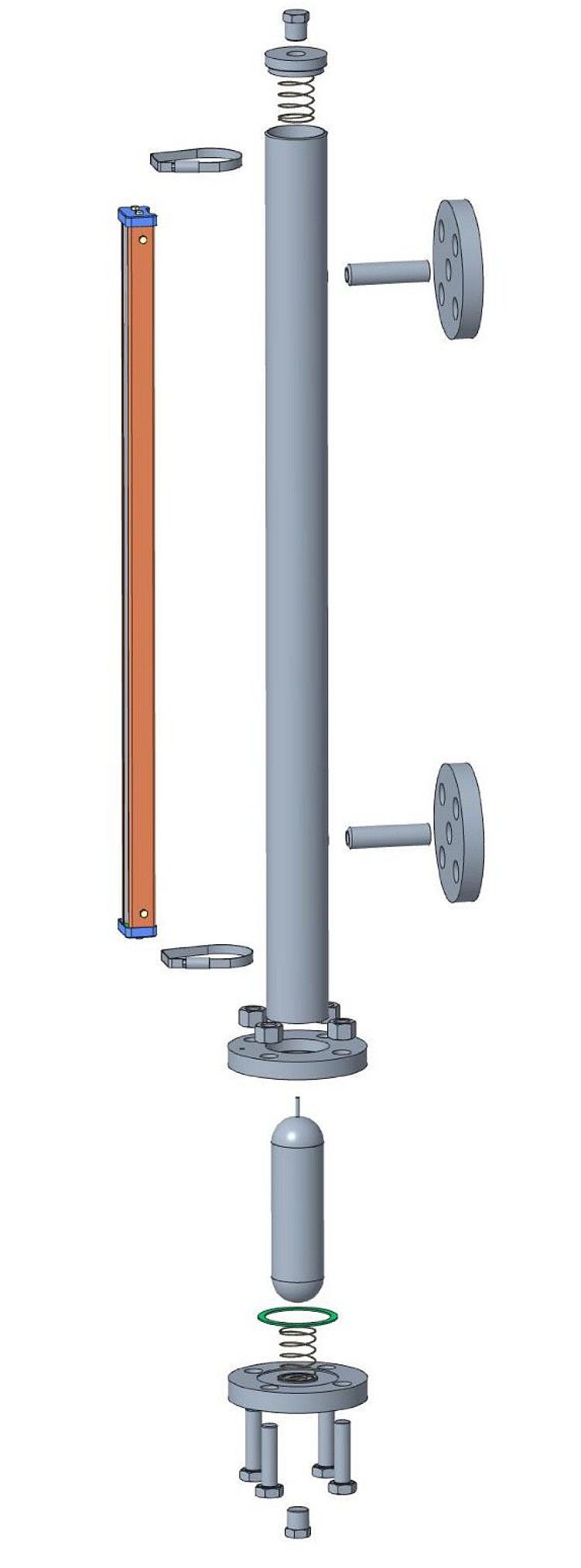

Magnetický stavoznak Klinger je konštruovaný tak, že meraná kvapalina je uzavretá v tele stavoznaku. Nerezový, alebo titánový plavák, osadený všesmerovým magnetom, sa voľne pohybuje vo vnútri komory stavoznaku a svojim pohybom pretáča zástavky na displeji. Tak ako sa plavák pohybuje hore a dole s hladinou, zástavky sa pretáčajú podľa aktuálneho stavu hladiny o 180° a ukazujú tak jednu z dvoch kontrastných farieb (biela/farebná, resp. čierna/béžová). Zástavky nad plavákom-hladinou ukazujú svetlú farbu, pod plavákom-hladinou tmavú. Displej tak jasne a čitateľne definuje presnú polohu hladiny v tele stavoznaku, ktorá je čitateľná aj na pomerne veľké vzdialenosti.
