Klinger top-silML1
Oblasť použitia:
Špeciálny viacvrstvový materiál s vyššou pružnosťou a dlhšou životnosťou pri vyšších teplotách. Vhodný na použitie pre oleje, vodu, paru, plyny, soľné roztoky, pohonné hmoty, alkoholy, slabé organické a anorganické kyseliny, uhľovodíky, mazivá a chladivá. Vysoký výkonový štandard.
Zloženie:
Viacvrstvový materiál. Vonkajšie vrstvy sú tvorené HNBR gumou, ktorá má vysokú teplotnú odolnosť a zostáva dlhodobo pružná. Vnútorná vrstva je z NBR gumy, ktorá vďaka svojej vyššej hustote dobre odoláva veľkému zaťaženiu.
Rozmery štandardných dosiek
Veľkosť dosky: 2000×1500 mm
Dostupné hrúbky dosiek: 1,0 mm / 1,5 mm / 2,0 mm / 3,0 mm

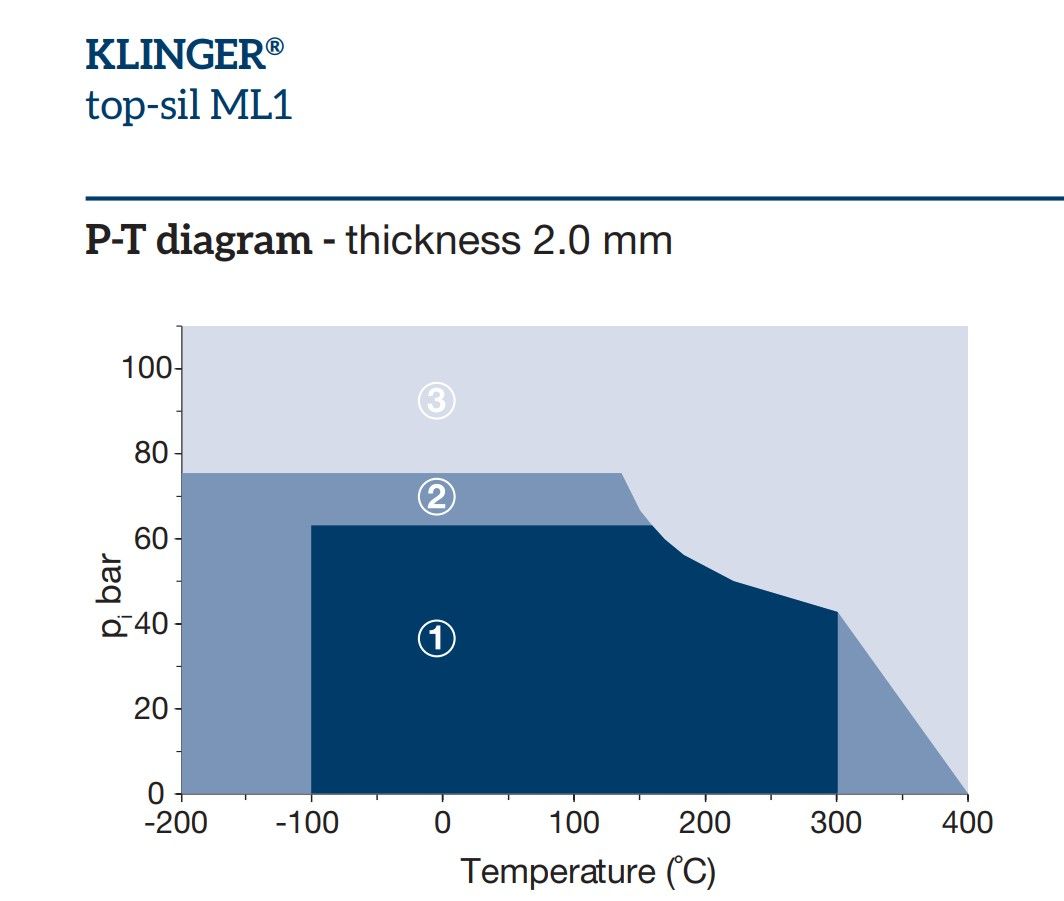

pT diagram:
Klingerov pT diagram poskytuje pomoc pri výbere vhodného tesniaceho materiálu v prípade, že poznáme pracovnú teplotu a tlak. Vždy treba brať ohľad na chemickú odolnosť vzhľadom na médium. Údaje o tlaku a teplote uvádzajú maximálne hodnoty, ktoré by nemali súčasne a trvalo pôsobiť na tesnenie.
Dostupné certifiáty
Prehľad aktuálnych certifikátov nájdete priamo na webe výrobcu KLINGER Dichtungstechnik.
Základné prevádzkové parametre (detaily viď pT diagram)
Typické hodnoty pre hr. 2,0 mm
| Stlačiteľnosť ASTM F 36 J | 9 | % | |
| Odpruženie ASTM F 36 J | min | >50 | % |
| Tlaková stála pevnosť DIN 52913 | 50 MPa, 16h/175 °C | 34 | MPa |
| 50 MPa, 16h/300 °C | 28 | MPa | |
| Tlaková stála pevnosť Klingeru pri 50 MPa | zmenšenie tl. pri 23 °C | 8 | % |
| zmenšenie tl. pri 300 °C | 15 | % | |
| Tesnosť podľa DIN 3535/6 | <0,1 | mg/s x m | |
| Trieda tesnosti L | DIN 28090-1 | 0,1 | |
| Tlaková deformácia za studena | DIN 28090-2 | 6-9 | % |
| Pružná deformacia za studena | DIN 28090-2 | 3-5 | % |
| Tlaková deformace za tepla | DIN 28090-2 | <15 | % |
| Pružná deformacia za tepla | DIN 28090-2 | 1,3 | % |
| Hodnota pružnej deformácie R | DIN 28090-2 | 0,026 | mm |
| Napučanie ASTM F 146 | olej IRM 903: 5h/150 °C | 4 | % |
| pohonná hmota B: 5h/23 °C | 8 | % | |
| Hustota | 1,7 | g/cm3 | |
| Súčinitelia tesnení podľa ASME-Code | |||
| pre hrúbku tesnenia 2,0 mm | základná netesnosť 0,1 mg/s x m | y 15 | MPa |
| m 3,5 | MPa |
