Klingersil C4430 Plus
Oblasť použitia:
Špeciálne vysokotlakové tesnenie s najvyššou tlakovou odolnosťou pri použití na horúcu vodu a paru. Využitím “Quantum technológie” bolo dosiahnuté zlepšenie vlastností, predovšetkým životnosti, pružnosti a vyššie prevádzkové teploty.
Zloženie:
Optimálna kombinácia syntetických a sklených vlákien spojených NBR. Vhodné pre paru a vodu s vysokou teplotou, taktiež výborne odolné olejom a uhľovodíkom.
Rozmery štandardných dosiek
Veľkosť dosky: 2000×1500 mm
Dostupné hrúbky dosiek: 2,0 mm / 3,0 mm

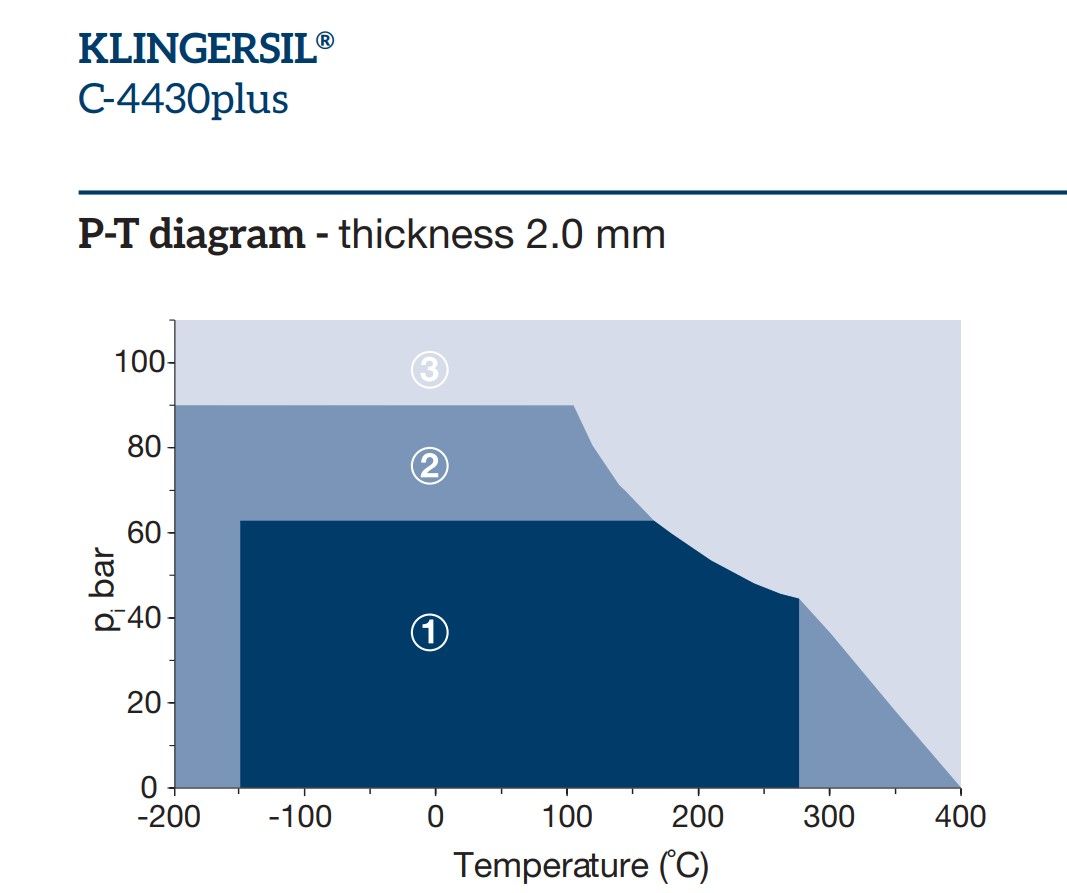

pT diagram:
Klingerov pT diagram poskytuje pomoc pri výbere vhodného tesniaceho materiálu v prípade, že poznáme pracovnú teplotu a tlak. Vždy treba brať ohľad na chemickú odolnosť vzhľadom na médium. Údaje o tlaku a teplote uvádzajú maximálne hodnoty, ktoré by nemali súčasne a trvalo pôsobiť na tesnenie.
Dostupné certifiáty
Prehľad aktuálnych certifikátov nájdete priamo na webe výrobcu KLINGER Dichtungstechnik.
Základné prevádzkové parametre (detaily viď pT diagram)
Typické hodnoty pre hr. 2,0 mm
| Stlačiteľnosť ASTM F 36 J | 9 | % | |
| Odpruženie ASTM F 36 J | min | 50 | % |
| Tlaková stála pevnosť DIN 52913 | 50 MPa, 16h/175 °C | 39 | MPa |
| 50 MPa, 16h/300 °C | 35 | MPa | |
| Tlaková stála pevnosť BS 7531 | 40 MPa, 16h/300 °C | 31 | MPa |
| Tlaková stála pevnosť Klingeru pri 50 MPa | zmenšenie tl. pri 23 °C | 8 | % |
| zmenšenie tl. pri 300 °C | 11 | % | |
| zmenšenie tl. pri 400 °C | 14 | % | |
| Tesnosť podľa DIN 3535/6 | <0,1 | mg/s x m | |
| Trieda tesnosti L | DIN 28090-1 | 0,1 | |
| Špecifická netesnosť λ | VDI 2440 | 2,9E-06 | mbar x l/s x m |
| Napučanie ASTM F 146 | olej IRM 903: 5h/150 °C | 3 | % |
| pohonná hmota B: 5h/23 °C | 5 | % | |
| Hustota | 1,75 | g/cm3 | |
| Stredný povrchový odpor | ROA | Ω | 4,1x10E13 |
| Stredný špec. priechodový odpor | ρD | Ω cm | 4,5x10E12 |
| Stredná prierazná pevnosť | kV/mm | 21,3 | |
| Stredný dielektrický stratový súč. | 1 kHz, cca 3 mm tl. | tan δ | 0,02 |
| Stredný dielektrický súčiniteľ | 1 kHz, cca 3 mm tl. | εr | 6,4 |
| Tepelná vodivost | W/mK | 0,42 | |
| Súčinitelia tesnení podľa ASME-Code | |||
| pre hrúbku tesnenia 2,0 mm | základná netesnosť 0,1 mg/s x m | y 25 | MPa |
| m 5 | MPa |
