Klingersil C4500
Oblasti použitia:
Špeciálne vysokotlakové tesnenie pre zásadité médiá pre veľmi vysoké teploty a pre prehriatu paru.
Zloženie:
Uhlíkové vlákno a špeciálne prísady proti vysokým teplotám spojené NBR High Tech. Materiál, obzvlášť pre chemický priemysel na silne zásadité médiá a na použitie na paru.
Rozmery štandardných dosiek
Veľkosť dosky: 2000×1500 mm
Dostupné hrúbky dosiek: 1,0 mm / 1,5 mm / 2,0 mm / 3,0 mm

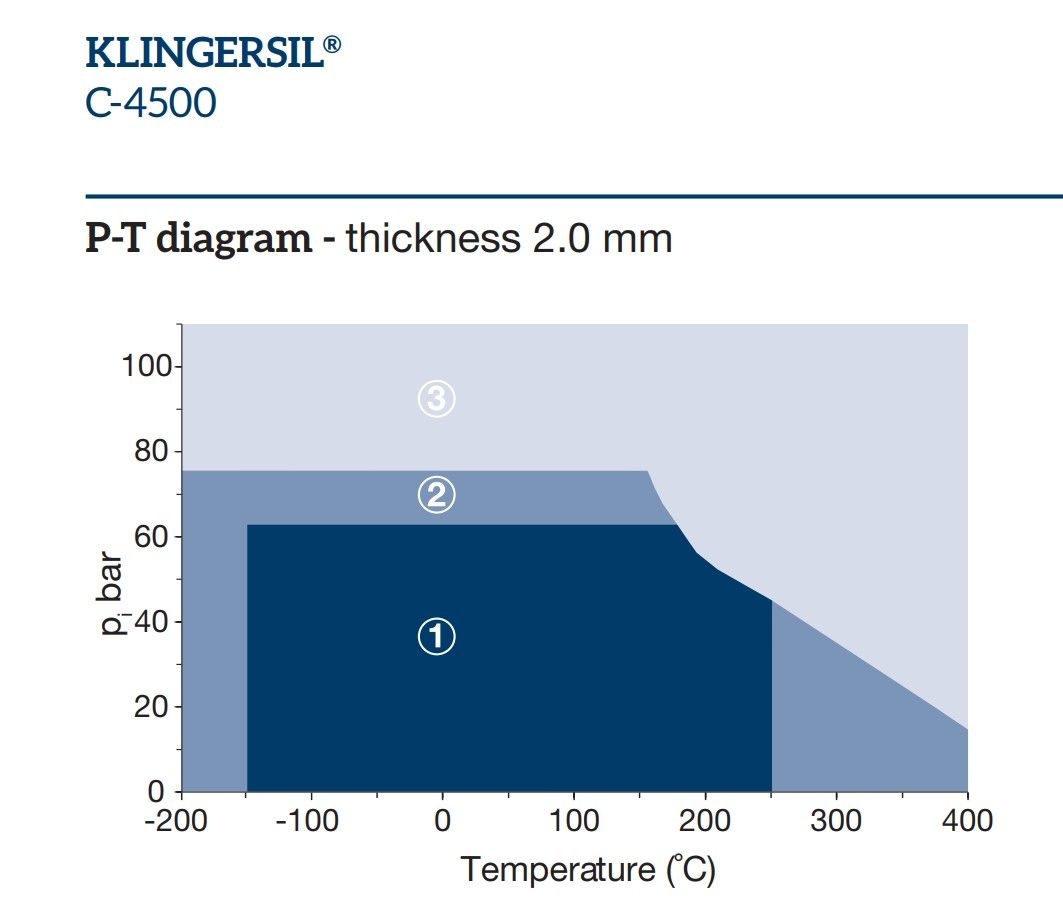

pT diagram:
Klingerov pT diagram poskytuje pomoc pri výbere vhodného tesniaceho materiálu v prípade, že poznáme pracovnú teplotu a tlak. Vždy treba brať ohľad na chemickú odolnosť vzhľadom na médium.
Dostupné certifiáty
Prehľad aktuálnych certifikátov nájdete priamo na webe výrobcu KLINGER Dichtungstechnik.
Základné prevádzkové parametre (detaily viď pT diagram)
Trvalá prevádzková teplota:
250 °C
Maximálny tlak:
63 bar
Typické hodnoty pre hr. 2,0 mm
| Stlačiteľnosť ASTM F 36 J | 11 | % | |
| Odpruženie ASTM F 36 J | min | 60 | % |
| Tlaková stála pevnosť DIN 52913 | 50 MPa, 16h/175 °C | 35 | MPa |
| 50 MPa, 16h/300 °C | 32 | MPa | |
| Tlaková stála pevnosť BS 7531 | 40 MPa, 16h/300 °C | 30 | MPa |
| Tlaková stálá pevnost Klingera při 50 MPa | zmenšenie tl. pri 23 °C | 10 | % |
| zmenšenie tl. pri 300 °C | 15 | % | |
| Tesnosť podľa DIN 3535/6 | <0,01 | mg/s x m | |
| Trieda tesnosti L | DIN 28090-1 | 0,1 | |
| Špecifická netesnosť λ | VDI 2440 | 4,94E-06 | mbar x l/s x m |
| Tlaková deformácia za studena | DIN 28091-2 | 7-11 | % |
| Pružná deformácia za studena | DIN 28091-2 | 3-5 | % |
| Tlaková deformácia za tepla | DIN 28091-2 | 9 | % |
| Pružná deformácia za tepla | DIN 28091-2 | 1 | % |
| Hodnota pružnej deformácie R | DIN 28091-2 | 0,019 | mm |
| Napučanie ASTM F 146 | olej IRM 903: 5h/150 °C | 3 | % |
| pohonná hmota B: 5h/23 °C | 5 | % | |
| Hustota | 1,6 | g/cm3 | |
| Stredný povrchový odpor | ROA | 5,7x10E10 | Ω |
| Stredný špec. priechodový odpor | ρD | 7,5x10E10 | Ω cm |
| Stredná prierazná pevnosť | |||
| Stredný dielektrický stratový súč. | 1 kHz, cca 3 mm tl. | 0,147 | tan δ |
| Stredný dielektrický súčiniteľ | 1 kHz, cca 3 mm tl. | 9,7 | εr |
| Teplotná vodivosť | 0,2 | W/mK | |
| Súčinitelia tesnení podľa ASME-Code | |||
| pre hrúbku tesnenia 2,0 mm | základná netesnosť 0,1 mg/s x m | y 25 | MPa |
| m 4 | MPa |
