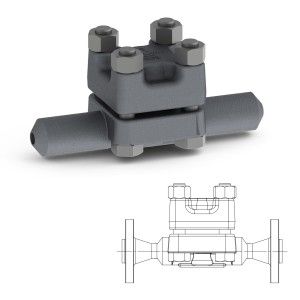

Bimetalový odvádzač kondenzátu Armstrong SH-1600

Vlastnosti:

Odvádzače kondenzátu radu SH pre prehriatu paru pracujú na princípe účinku zvyšujúcej sa teploty na bimetalové elementy. Počas nábehu je prietok úplne otvorený, čo umožňuje odvod veľkých objemov nekondenzujúcich plynov a studeného kondenzátu zo systému. Keď odvádzač dosiahne teplotu pary, bimetalové elementy pritiahnu kužeľku do sedla a odvádzač sa uzavrie. Kužeľka zostáva zatvorená, kým sa bimetalové elementy neochladia, takže sa kužeľka pootvorí, vypustí sa kondenzát a nekondenzujúce plyny, a potom sa kužeľka pri dosiahnutí teploty pary zase zavrie.

Odvádzače kondenzátu radu SH pre prehriatu paru sa automaticky prispôsobujú zmene podmienok. Odvádzače radu SH-1600 majú vďaka titánovým ventilom a sedlám mimoriadne dlhú životnosť v drsných prevádzkových podmienkach systémov s prehriatou parou.

Bimetalový odvádzač kondenzátu. Odvádzač je z kovanej chrommolybdénovej ocele s integrovaným nerezovým filtrom, opraviteľný bez nutnosti demontáže potrubia. Mechanizmus pozostáva z vrstveného nikel-chrómového bimetalového akčného člena s titánovým ventilom a sedlom. Odvádzač kondenzátu pracuje pri nízkych prietokoch as prehriatou parou v celom rozsahu tlakov a teplo.

Typy pripojení

• Prírubové ANSI B16.5
• Navarovací BW
