CompenSil
Oblasti použitia:
Vhodný predovšetkým na chladivá, ale aj na oleje, rozpúšťadlá a ďalšie chemikálie. Vyniká vysokou stlačiteľnosťou (s ohľadom na použitie NBR gumy) az toho vyplývajúcou výbornou prispôsobivosťou a schopnosťou kompenzovať (odtiaľ názov Compensil) nerovnosti tesniacich plôch. Vďaka tomu dokáže tesniť aj pri relatívne nižšom a nepravidelnom rozložení uťahovacích tlakov.
Tento tesniaci materiál bol úspešne testovaný a certifikovaný pre použitie na vodík v rámci certifikačného programu DVGW ZP 5123. Táto certifikácia zaisťuje vhodnosť našich produktov pre aplikácie s obsahom vodíka až 100 objemových %.
Viac detailov k tesneniam na vodík nájdete v našej časti Služby / Ploché tesnenia na vodík.
Zloženie:
Minerálne vlákna spojené NBR.
Rozmery štandardných dosiek
Veľkosť dosky: 2000×1500 mm
Dostupné hrúbky dosiek: 0,8 mm / 1,0 mm / 1,5 mm / 2,0 mm / 3,0 mm

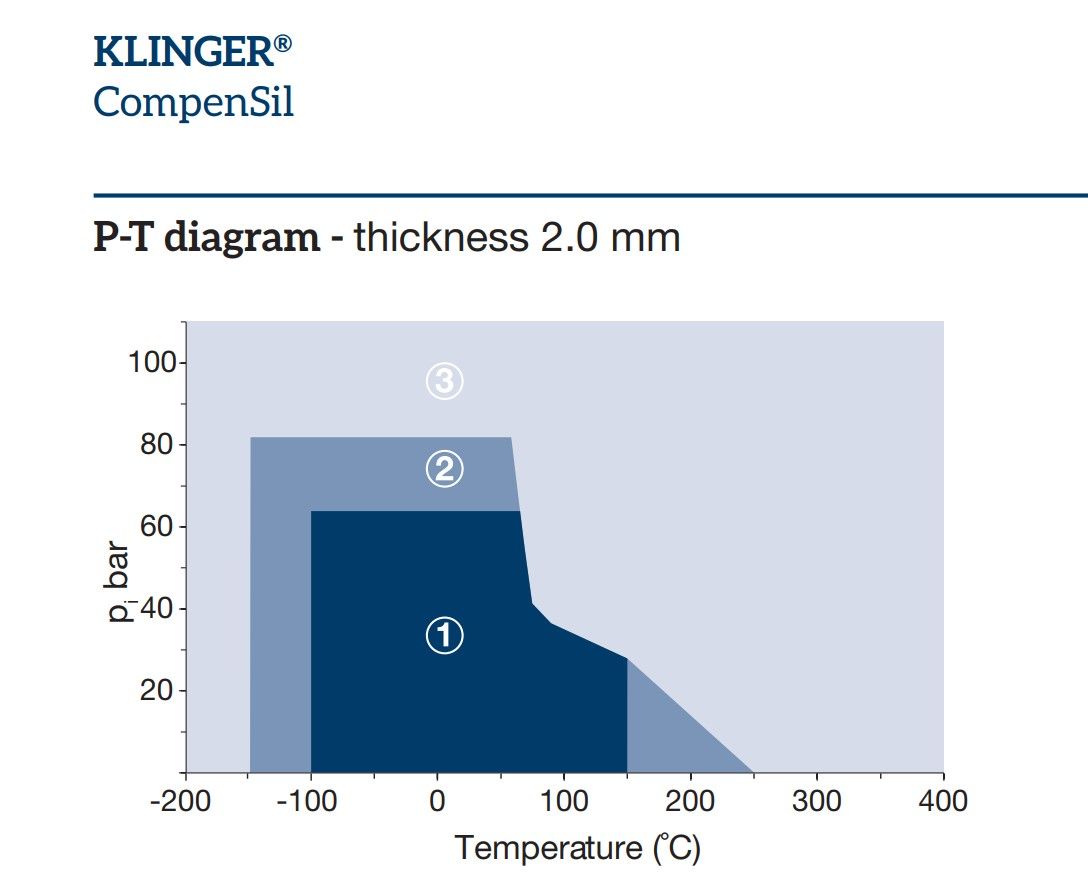

pT diagram:
Klingerov pT diagram poskytuje pomoc pri výbere vhodného tesniaceho materiálu v prípade, že poznáme pracovnú teplotu a tlak. Vždy treba brať ohľad na chemickú odolnosť vzhľadom na médium. Údaje o tlaku a teplote uvádzajú maximálne hodnoty, ktoré by nemali súčasne a trvalo pôsobiť na tesnenie.
Dostupné certifiáty
Prehľad aktuálnych certifikátov nájdete priamo na webe výrobcu KLINGER Dichtungstechnik.
Parametre tesnenia podľa DIN EN 13555 2005-2
Detailné technické informácie od nezávislého skušobného laboratória Münster University of Applied Sciences lze ověřit na Gasketdata.org
Typické hodnoty pre hr. 2,0 mm
| Stlačiteľnosť ASTM F 36 J | 22 | % | |
| Odpruženie ASTM F 36 J | 45 | % | |
| Tlaková stála pevnosť Klingeru pri 50 MPa | úbytok hrúbky pri 23°C | 18 | % |
| úbytok hrúbky pri 200°C | 22 | % | |
| Tesnost, DIN 28090-2 | DIN 28090-2 | 0,01 | mg/s x m |
| Npučanie ASTM F 146 | olej IRM 903: 5h/150°C | 10 | % |
| pohonná hmota B: 5h/23°C | 15 | % | |
| Hustota | 1,5 | g/cm3 | |
| Tesniace faktory podľa ASME | |||
| pre hrúbku 2,0 mm | trieda tesnosti 0,1 mg/s x m | y 10 | MPa |
| trieda tesnosti 0,1 mg/s x m | m 2,9 | MPa |
