Klinger PSM
Oblasť použitia:
Tento materiál je vhodný pre teploty cca 450 °C. V inertnej atmosfére (bez prístupu kyslíka) vhodné aj pre oveľa vyššie teploty. Obzvlášť vhodné pri vyššom chemickom a tepelnom zaťažení. Klinger Graphit Laminát PSM si udržuje svoje fyzikálne hodnoty v celom odbore použitia.
Zloženie:
Klinger grafit laminát PSM pozostáva z vrstiev expandovaného grafitu, ktorý je navalcovaný na nerezový hrotkový plech.
Rozmer dosiek:
Formát dosky: 1000×1000 mm, 1500 x 1500 mm
Dodávané hrúbky dosiek: 1,0 mm / 1,5 mm / 2,0 mm / 3,0 mm / 4,0 mm
Dostupné kvality grafitu: B, C
Certifikáty:
DIN-DVGW
KTW-Guideline
Fire-Safe acc. to DIN EN ISO 10497
German Lloyd
BAM tested

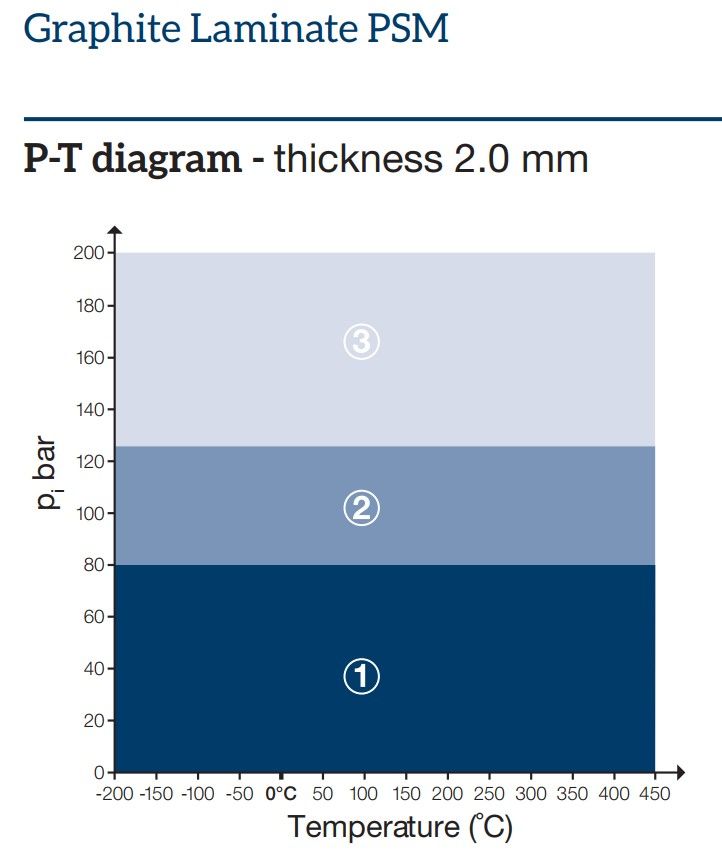

Základné prevádzkové parametre (detaily viď pT diagram)
Trvalá prevádzková teplota:
450 °C
Maximálny tlak:
80 bar
Typické hodnoty pre hr. 2,0 mm
| Hustota grafitu | DIN 28090-2 | 1,0 | g/cm3 |
| Čistota grafitu * | DIN 51903 | ≥ 99.0 | % |
| Kovová vložka | Hrotkový plech | AISI 316L | |
| Hrúbka | 0,10 | mm | |
| Počet | 1 | ||
| Stlačitelnosť | ASTM F36 A | 35-45 | % |
| Odpruženie | ASTM F 36 A | 12-18 | % |
| Stála tlaková pevnosť DIN 52913 | 16 h / 50 MPa / 300 °C | ≥ 46 | MPa |
| Tlaková stála pevnosť Klingeru pri 50 MPa | úbytok hrúbky pri 23 °C | 35-45 | % |
| úbytok hrúbky pri 300 °C | 1-3 | % | |
| Netesnosť λ | DIN 28090-2 | <0.10 | mg/s x m |
| Obsah chloridov | DIn 28090-2 | ≤ 40 | ppm |
| * Jadrová kvalita grafitu s čistotou ≥99,8 na vyžiadanie |
