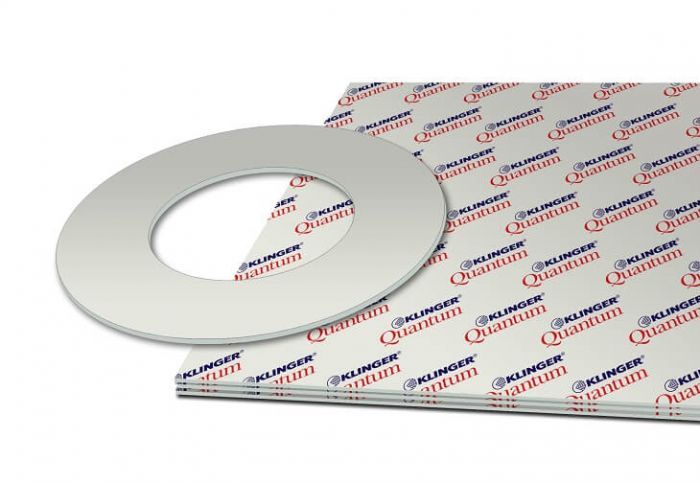

Klinger Quantum
Oblasti použitia:
Unikátny tesniaci materiál s najvyššou pružnosťou pri vysokých teplotách, vyrobený z vysoko kvalitných vlákien a spojív. Ako spojivo je použitá teplotne odolná HNBR guma. Vhodné na použitie na oleje, vodu, paru, plyny, soľné roztoky, palivá, alkoholy, slabé roztoky organických a anorganických kyselín, uhľovodíky, mazivá a chladivá.
Doska Quantum FDA je v zhode s predpisom FDA (21 CFR § 177.2600 a 22 CFR § 180.22). Možno ho teda použiť ako tesnenie v priamom styku s potravinami.
Zloženie:
Optimálna kombinácia syntetických vlákien v spojive z vysokoteplotne odolnej gumy HNBR.
Rozmery štandardných dosiek
Veľkosť dosky: 2000×1500 mm
Dostupné hrúbky dosiek: 0,8 mm / 1,0 mm / 1,5 mm / 2,0 mm / 3,0 mm

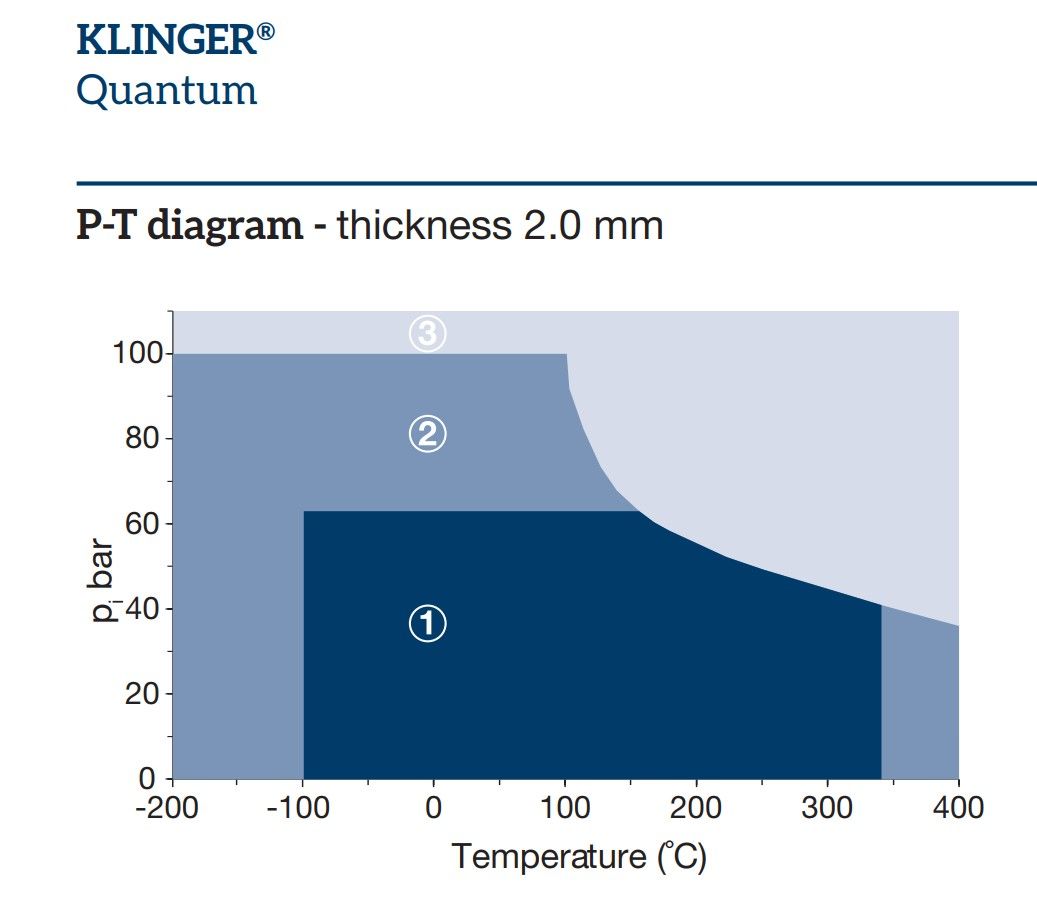

pT diagram:
Klingerov pT diagram poskytuje pomoc pri výbere vhodného tesniaceho materiálu v prípade, že poznáme pracovnú teplotu a tlak. Vždy treba brať ohľad na chemickú odolnosť vzhľadom na médium.
Dostupné certifiáty
Prehľad aktuálnych certifikátov nájdete priamo na webe výrobcu KLINGER Dichtungstechnik.
Základné prevádzkové parametre (detaily viď pT diagram)
Typické hodnoty pre hr. 2,0 mm
| Stlačiteľnosť ASTM F 36 J | 10 | % | |
| Odpruženie ASTM F 36 J | min | 50 | % |
| Tlaková stála pevnosť DIN 52913 | 50 MPa, 16h/175 °C | 32 | MPa |
| 50 MPa, 16h/300 °C | 30 | MPa | |
| Tlaková stálá pevnost BS 7531 | 40 MPa, 16h/300 °C | 29 | MPa |
| Tlaková stála pevnosť Klingeru pri 50 MPa | zmenšenie tl. pri 23 °C | 10 | % |
| zmenšenie tl. pri 300 °C | 14 | % | |
| zmenšenie tl. pri 400 °C | 20 | % | |
| Tesnosť | DIN 28090-2 | 0,02 | mg/s x m |
| Špecifická netesnosť | VDI 2440 | 4,4 10E-8 | mbar x l/(s x m) |
| Napučanie ASTM F 146 | olej IRM 903: 5h/150 °C | 3 | % |
| pohonná hmota B: 5h/23 °C | 5 | % | |
| Hustota | 1,7 | g/cm3 | |
| Stredný povrchový odpor | ρO | 7,7x10E12 | Ω |
| Stredný špec. priechodový odpor | ρD | 4,7x10E12 | Ω cm |
| Stredná prierazná pevnosť | Ed | 18,5 | kV/mm |
| Stredný dielektrický stratový súč. | 50 Hz | 0,064 | tan δ |
| Stredný dielektrický súčiniteľ | 50 Hz | 6,8 | εr |
| Tepelná vodivosť | λ | 0,44 | W/mK |
| Klasifikácia podľa BS 7531:2006 | Grade AX | ||
| Súčinitelia tesnení podľa ASME-Code | základná netesnosť 0,1 mg/s x m | y 15 | MPa |
| Typické hodnoty pre hr. 2,0 mm | m 2,5 |
