KLINGERSIL C-4300
Oblasti použitia:
Univerzálne tesnenie so širokým spektrom použitia a dobrou tlakovou odolnosťou. Vhodný pre horúcu vodu, paru, olej, uhľovodíky a mnoho iných chemických látok.
Zloženie:
Aramidové vlákna spojené NBR odolné horúcej vode, pare, oleju, uhľovodíkom a mnohým iným chemikáliám.
Rozmery štandardných dosiek
Veľkosť dosky: 2000×1500 mm
Dostupné hrúbky dosiek: 0,5 mm / 1,0 mm / 1,5 mm / 2,0 mm / 3,0 mm

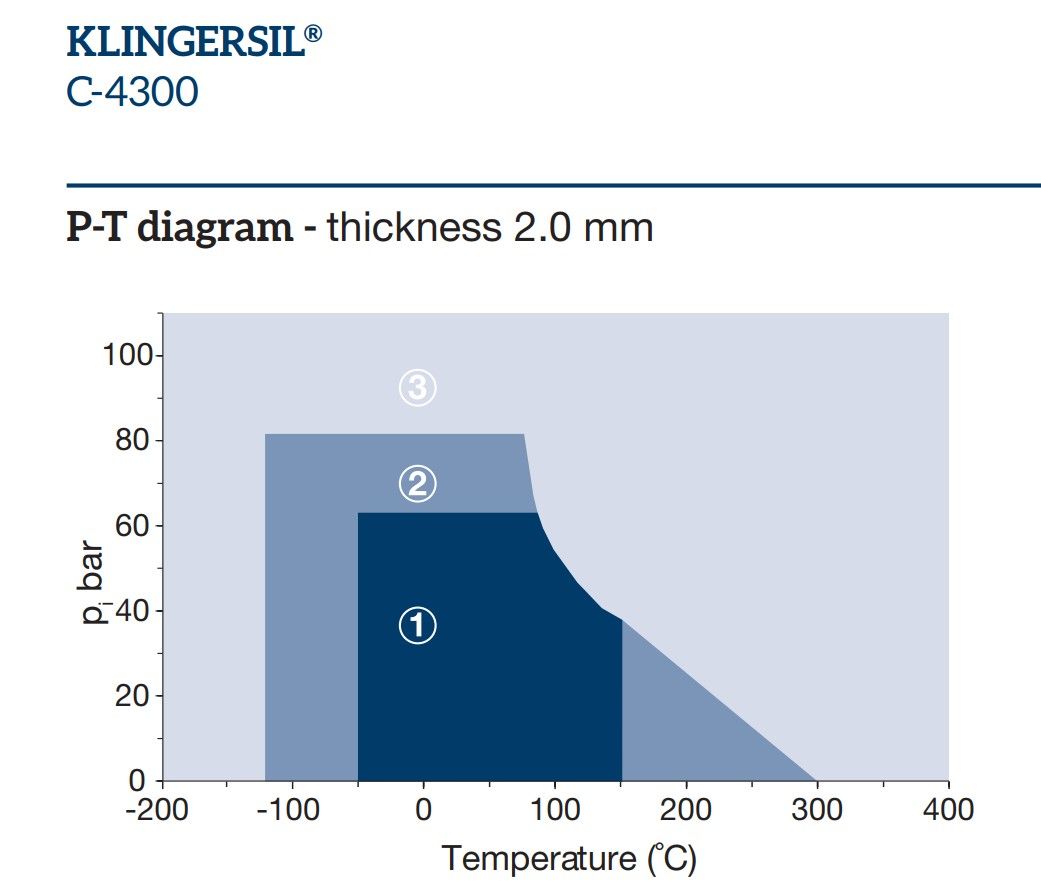

pT diagram:
Klingerov pT diagram poskytuje pomoc pri výbere vhodného tesniaceho materiálu v prípade, že poznáme pracovnú teplotu a tlak. Vždy treba brať ohľad na chemickú odolnosť vzhľadom na médium. Údaje o tlaku a teplote uvádzajú maximálne hodnoty, ktoré by nemali súčasne a trvalo pôsobiť na tesnenie.
Dostupné certifiáty
Prehľad aktuálnych certifikátov nájdete priamo na webe výrobcu KLINGER Dichtungstechnik.
Základné prevádzkové parametre (detaily viď pT diagram)
Typické hodnoty pre hrúbku tesnenia 2mm
| Stlačiteľnosť ASTM F 36 J | 14 | % | |
| Odpruženie ASTM F 36 J | min | 50 | % |
| Tlaková stála pevnosť DIN 52913 | 50 MPa, 16h/175 °C | 32 | MPa |
| 50 MPa, 16h/300 °C | 20 | MPa | |
| Stálá tlaková pevnosť BS 7531 | 40 MPa, 16 h/300 °C | 23 | MPa |
| Tlaková stálá pevnost Klingera při 50 MPa | zmenšenie tl. pri 23 °C | 10 | % |
| zmenšenie tl. pri 300 °C | 22 | % | |
| Tesnosť | 0,03 | mg/(s x m) | |
| Napučanie ASTM F 146 | olej IRM 903: 5h/150 °C | 5 | % |
| pohonná hmota B: 5h/23 °C | 10 | % | |
| Hustota | 1,6 | g/cm3 | |
| Stredný povrchový odpor | ρO | 2,2x10E12 | Ω |
| Stredný špec. priechodový odpor | ρD | 1,2x10E12 | Ω cm |
| Stredná prierazná pevnosť | Ed | 10 | kV/mm |
| Stredný dielektrický stratový súč. | 50 Hz | 0,082 | tan δ |
| Stredný dielektrický súčiniteľ | 50 Hz | 7,4 | εr |
| Tepelná vodivost | 0,39 | W/mK | |
| Klasifikácia podľa BS 7531:2006 | Grade Y | ||
| Súčinitelia tesnení podľa ASME-Code | |||
| pre hrúbku tesnenia 2,0 mm | základná netesnosť 0,1 mg/s x m | y 15 | MPa |
| m 3,0 | MPa |
