Klingersil C4409
Oblasti použitia:
Špeciálne vysokotlakové tesnenie pre vysoké namáhanie použiteľné pre vodu, paru, tekuté aj plynné chemikálie a uhľovodíky. Znáša vysoké zaťaženie vďaka vložke z ťahokovu.
Zloženie:
Aramidové vlákna spojené NBR. Vložka z ťahokovu.
Rozmery štandardných dosiek
Veľkosť dosky: 2000×1500 mm
Dostupné hrúbky dosiek: 2,0 mm / 3,0 mm

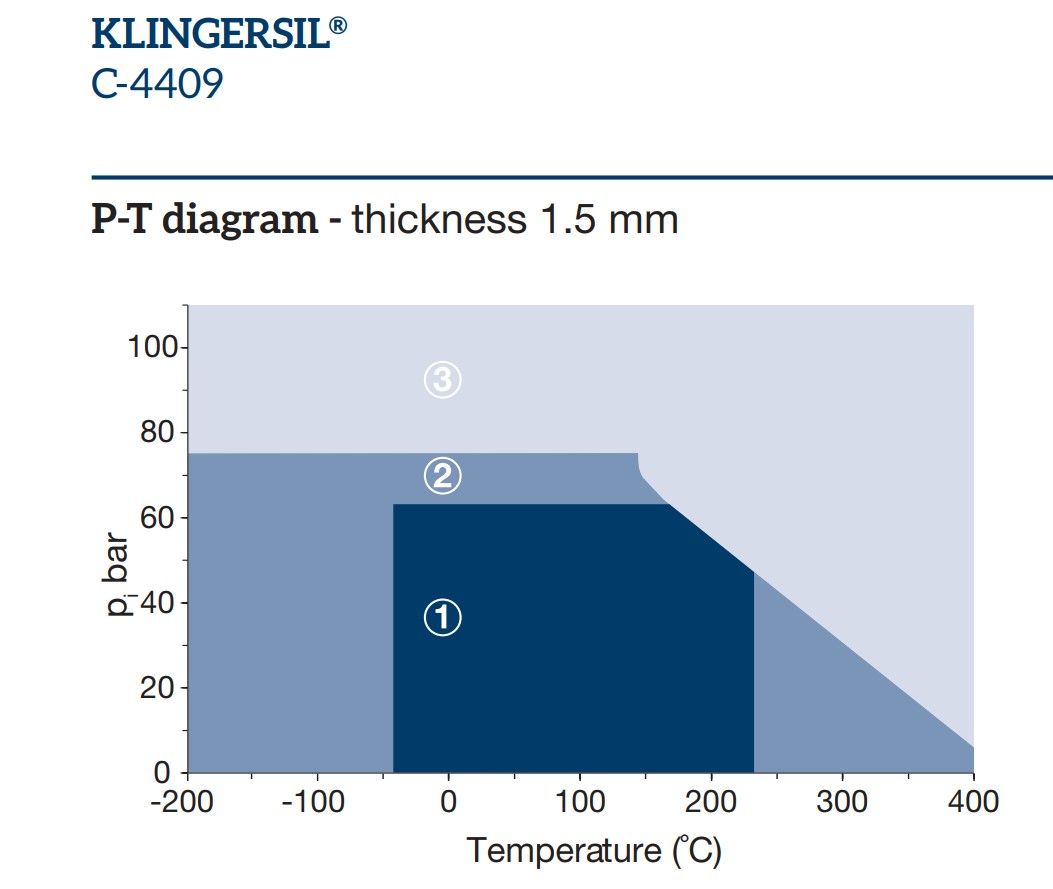

pT diagram:
Klingerov pT diagram poskytuje pomoc pri výbere vhodného tesniaceho materiálu v prípade, že poznáme pracovnú teplotu a tlak. Vždy treba brať ohľad na chemickú odolnosť vzhľadom na médium.
Dostupné certifiáty
Prehľad aktuálnych certifikátov nájdete priamo na webe výrobcu KLINGER Dichtungstechnik.
Základné prevádzkové parametre (detaily viď pT diagram)
Trvalá prevádzková teplota:
250 °C
Maximálny tlak:
63 bar
Typické hodnoty pre hr. 2,0 mm
| Stlačiteľnosť ASTM F 36 J | 7 | MPa | |
| Odpruženie ASTM F 36 J | min | 50 | MPa |
| Stálá tlaková pevnosť DIN 52913 | 50 MPa, 16h/300 °C | 35 | MPa |
| Stálá tlaková pevnosť BS 7531 | 40 MPa, 16h/300 °C | 32 | MPa |
| Tlaková stála pevnosť Klingera pri 50 MPa | zmenšenie tl. pri 300 °C | 10 | % |
| zmenšenie tl. pri 300 °C | 10 | % | |
| Tesnosť podľa VDI 2440 | 5,2E-05 | mbar x l/(s x m) | |
| Napučanie ASTM F 146 | olej IRM 903: 5h/150 °C | 5 | % |
| pohonná hmota B: 5h/23 °C | 10 | % | |
| Hustota | 2,0 | g/cm3 | |
| Klasifikácia pdľa BSS7531:2006 | Grade Y | 2,0 | |
| Súčinitelia tesnení podľa ASME-Code | pre hrúbku tesnenia 1,5mm | a triedu tesnosti podľa DIN 28090 (0,1 mg/s x m) | |
| y 30 | MPa | ||
| m 3,1 | MPa |
