KLINGERSIL C-4430
Oblasť použitia:
Špeciálne vysokotlakové tesnenie s najvyššou tlakovou odolnosťou pri použití na horúcu vodu a paru.
Tento tesniaci materiál bol úspešne testovaný a certifikovaný pre použitie na vodík v rámci certifikačného programu DVGW ZP 5123. Táto certifikácia zaisťuje vhodnosť našich produktov pre aplikácie s obsahom vodíka až 100 objemových %.
Viac detailov k tesneniam na vodík nájdete v našej časti Služby / Ploché tesnenia na vodík.
Zloženie:
Optimálna kombinácia syntetických a sklených vlákien spojených NBR. Vhodné pre paru a vodu s vysokou teplotou, taktiež výborne odolné olejom a uhľovodíkom.
Rozmery štandardných dosiek
Veľkosť dosky: 2000×1500 mm
Dostupné hrúbky dosiek: 0,5 mm / 0,8 mm / 1,0 mm / 1,5 mm / 2,0 mm / 3,0 mm / 4,0 mm / 5,0 mm

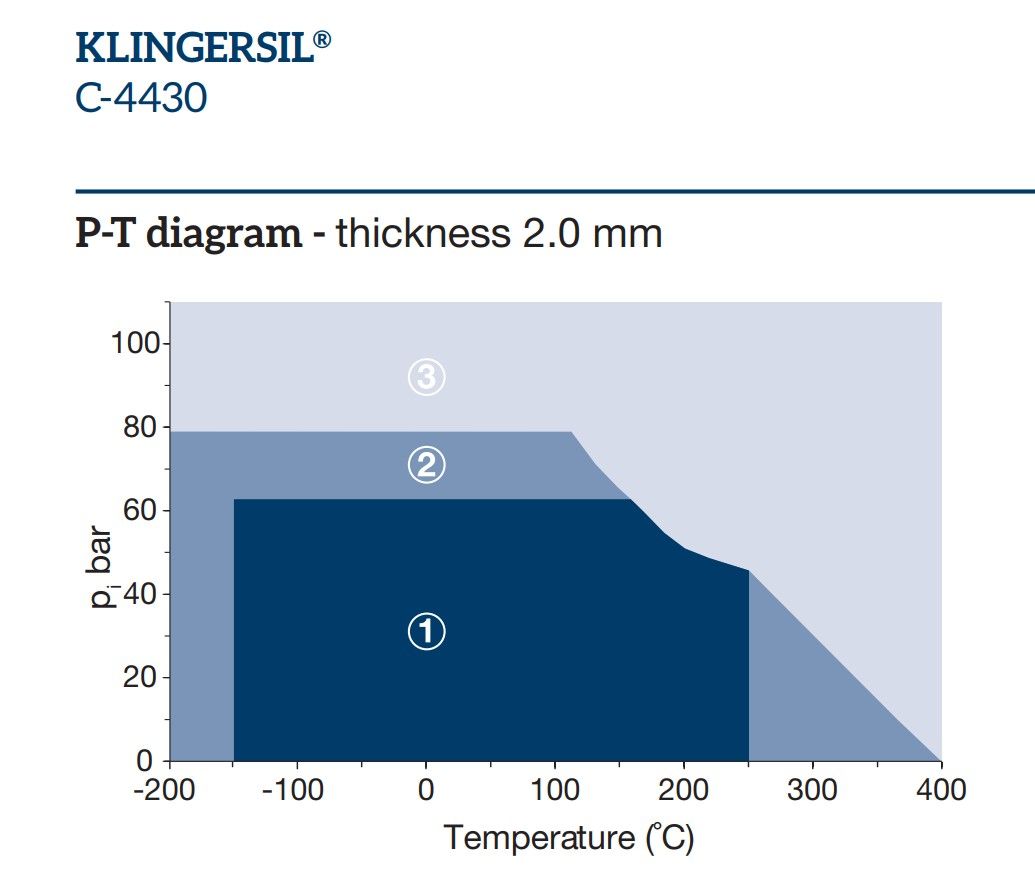

pT diagram:
Klingerov pT diagram poskytuje pomoc pri výbere vhodného tesniaceho materiálu v prípade, že poznáme pracovnú teplotu a tlak. Vždy treba brať ohľad na chemickú odolnosť vzhľadom na médium. Údaje o tlaku a teplote uvádzajú maximálne hodnoty, ktoré by nemali súčasne a trvalo pôsobiť na tesnenie.
Dostupné certifiáty
Prehľad aktuálnych certifikátov nájdete priamo na webe výrobcu KLINGER Dichtungstechnik.
Základné prevádzkové parametre (detaily viď pT diagram)
Typické hodnoty pre hr. 2,0 mm
| Stlačiteľnosť ASTM F 36 J | 9 | % | |
| Odpruženie ASTM F 36 J | 55 | % | |
| Tlaková stála pevnosť DIN 52913 | 50 MPa, 16h/175 °C | 39 | MPa |
| 50 MPa, 16h/300 °C | 35 | Mpa | |
| Tlaková stála pevnosť BS 7531 | 40 MPa, 16h/300°C | 31 | MPa |
| Tlaková stála pevnosť Klingera pri 50 MPa | zmenšenie tl. pri 23 °C | 8 | % |
| zmenšenie tl. pri 300 °C | 11 | % | |
| Tesnost | DIN 28090-2 | 0,05 | mg/(s x m) |
| Špecifická netesnosť | VDI 2440 | 2,13E-05 | mbar x l/(s x m) |
| Nafukovanie ASTM F 146 | olej IRM 903: 5h/150 °C | 3 | % |
| pohonná hmota B: 5h/23 °C | 5 | % | |
| Hustota | 1,8 | g/cm3 | |
| Stredný povrchový odpor | ρO | 4,1x10E13 | Ω |
| Stredný špec. priechodový odpor | ρD | 4,5x10E12 | Ω cm |
| Stredná prierazná pevnosť | Ed | 21,3 | kV/mm |
| Stredný dielektrický stratový súč. | 50 Hz | 0,03 | tan δ |
| Stredný dielektrický súčiniteľ | 50 Hz | 6,7 | εr |
| Tepelná vodivosť | 0,38 | W/mK | |
| Klasifikácia podľa | BS 7531:2006 | Grade AX | |
| Súčinitelia tesnení podľa ASME-Code | základná netesnosť 0,1 mg/s x m | y 20 | MPa |
| Typické hodnoty pre hr. 2,0 mm | m 1,6 | MPa |
