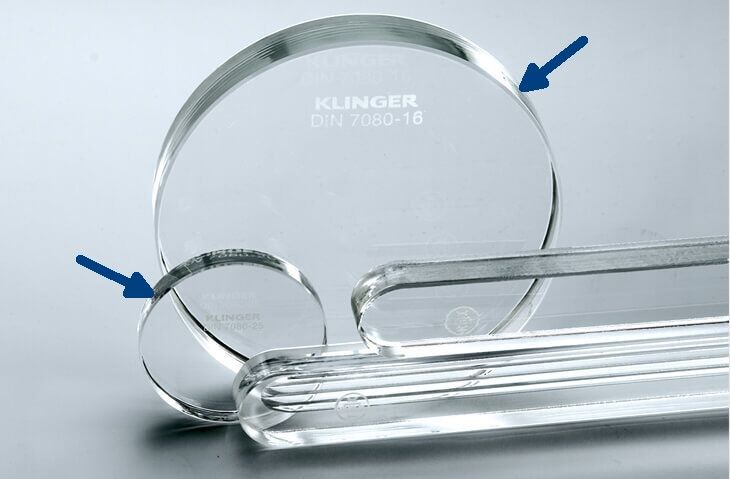

Kruhové priehľadítka
Klinger používa iba priehľadítka vlastnej výroby. Pre priehľadítka sa používa výhradne vysokoakostné „extra tvrdé“ borosilikátové sklo, ktoré je dodatočne tepelne spracované. Klingerove priehľadítka sú vhodné na použitie v stavoznakoch takmer všetkých výrobcov.
Kruhové priehľadítka:
Povrchy oboch strán sú hladko zabrúsené a leštené, aby zaručili optimálnu priehľadnosť.
Oblasti použitia:
Vhodné pre teploty od -273 °C do +300 °C. Sklá s rozmermi 31,75/12,7mm do 356 °C.
Sklo | Povolený tlak
PB **) bar |
Tesnenie | ||||
Rozmer | Hrúbka | vonkajšie | vnútorné | hrúbka | Počet kusov
v balení |
|
31,75 | 12,7 | 175 | *) | *) | *) | 8 |
40 | 12 | 50 | 42 | 30 | 1,5 | 8 |
45 | 10 | 40 | 47 | 32 | 1,5 | 8 |
45 | 12 | 50 | 47 | 32 | 1,5 | 6 |
50 | 10 | 25 | 52 | 35 | 1,5 | 6 |
50 | 12 | 40 | 52 | 35 | 1,5 | 8 |
60 | 10 | 16 | 62 | 45 | 1,5 | 8 |
60 | 12 | 25 | 62 | 45 | 1,5 | 8 |
60 | 15 | 40 | 62 | 45 | 1,5 | 8 |
63 | 10 | 16 | 65 | 48 | 2 | 8 |
63 | 12 | 25 | 65 | 48 | 2 | 8 |
63 | 15 | 40 | 65 | 48 | 2 | 8 |
70 | 12 | 25 | 72 | 55 | 2 | 8 |
80 | 12 | 16 | 82 | 65 | 2 | 8 |
80 | 15 | 25 | 82 | 65 | 2 | 8 |
80 | 20 | 40 | 82 | 65 | 2 | 4 |
90 | 10 | 10 | 92 | 75 | 2 | 8 |
100 | 10 | 8 | 102 | 80 | 2 | 4 |
100 | 15 | 16 | 102 | 80 | 2 | 4 |
100 | 20 | 25 | 102 | 80 | 2 | 2 |
100 | 25 | 40 | 102 | 80 | 2 | 2 |
110 | 20 | 25 | 112 | 90 | 2 | 2 |
120 | 10 | 8 | 122 | 100 | 2 | 2 |
125 | 15 | 10 | 127 | 100 | 2 | 2 |
125 | 20 | 16 | 127 | 100 | 2 | 1 |
125 | 25 | 25 | 127 | 100 | 2 | 1 |
150 | 15 | 8 | 152 | 125 | 2 | 2 |
150 | 20 | 10 | 152 | 125 | 2 | 1 |
150 | 25 | 16 | 152 | 125 | 2 | 1 |
150 | 30 | 25 | 152 | 125 | 2 | 1 |
170 | 15 | 8 | 172 | 140 | 2 | 2 |
175 | 20 | 10 | 177 | 150 | 2 | 1 |
175 | 25 | 16 | 177 | 150 | 2 | 1 |
175 | 30 | 25 | 177 | 150 | 2 | 1 |
200 | 20 | 8 | 202 | 175 | 2 | 1 |
*) Súprava tesnení a sľudy pre vysokotlakové parné stavoznaky
**) PN=menovitý tlak
