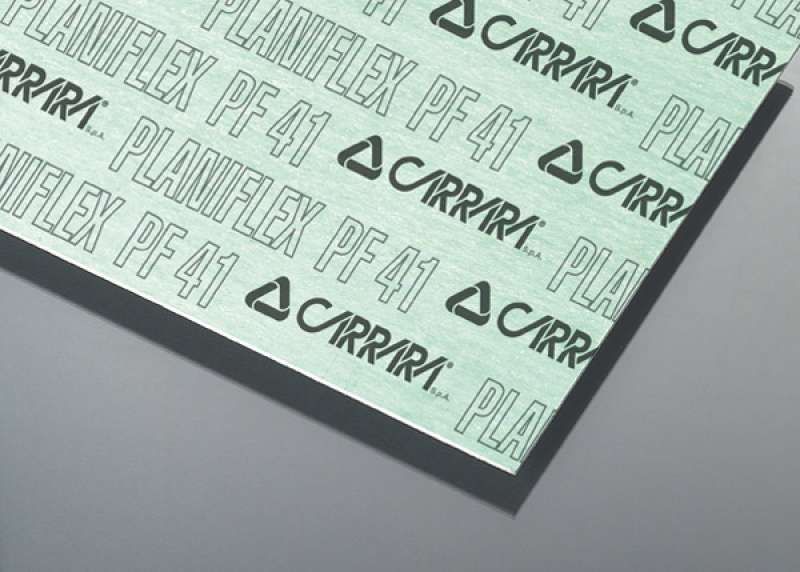

Planiflex PF41
Tesniaca doska na bežné a menej náročné použitie z NBR gumy a organických vlákien. mechanicky aj teplotne stabilný s dobrou chemickou odolnosťou na základné pracovné látky, oleje, pitnú vodu, NT paru atď.
Rozmery štandardných dosiek
Veľkosť dosky: 1500×1500 mm, 1500×3000 mm
Dostupné hrúbky dosiek: 0,5 mm / 0,8 mm / 1,0 mm / 1,5 mm / 2,0 mm / 2,5 mm / 3,0 mm / 4,0 mm / 5,0 mm

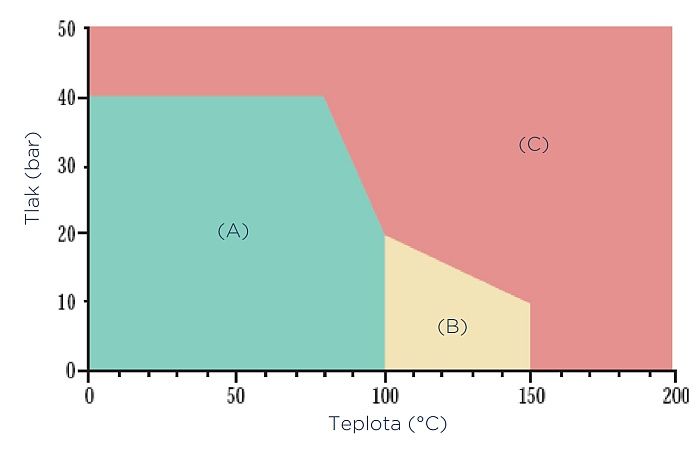

pT diagram:
pT diagram poskytuje pomoc pri výbere vhodného tesniaceho materiálu v prípade, že poznáme pracovnú teplotu a tlak. Vždy treba brať ohľad na chemickú odolnosť vzhľadom na médium. Údaje o tlaku a teplote uvádzajú maximálne hodnoty, ktoré by nemali súčasne a trvalo pôsobiť na tesnenie.
Základné prevádzkové parametre (detaily viď pT diagram)
Trvalá pracovná teplota::
150 °C (na páře 120 °C)
Maximálny tlak::
40 bar
Technické dáta pre hrúbku 2,0 mm
| Stlačiteľnosť | 9,0 | % | |
| Spätné odpruženie ASTM F36 | 60 | % | |
| Stála tlaková pevnosť DIN 52913 | 16h, 175 °C/50 MPa | 20 | MPa |
| Pevnosť v ťahu DIN 52910 | 8 | MPa | |
| Napučanie ASTM F146 | olej IRM 903, 5 hod, 150 °C | 10 | % |
| ASTM palivo B, 5 hod, 23 °C | 10 | % |
