Reflexné priehľadítka
Klinger používa iba priehľadítok vlastnej výroby. Pre priehľadítka sa používa výhradne vysokoakostné „extra tvrdé“ borosilikátové sklo, ktoré je dodatočne tepelne spracované. Klingerove priehľadítka sú vhodné na použitie v stavoznaciach takmer všetkých výrobcov.
Reflexné sklá:

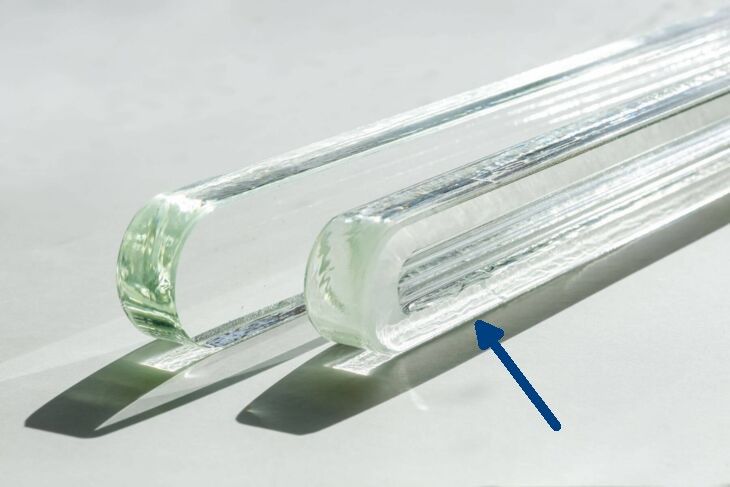

Na strane obrátenej ku kvapalinovému kanálu sú nalisované ryhy pod uhlom 90°. Lisovaním sa zvyšuje pevnosť proti opotrebovaniu na ryhách skla; dosiahne tzv. „povrchovou vrstvou“ svoju čo najväčšiu hladkosť a tvrdosť a stáva sa mimoriadne odolným proti napadnutiu kotolnou vodou.
Oblasti použitia:
Do 35 bar sýte pary sú reflexné sklá optimálnym riešením. Sú odolné a ponúkajú bezpečne zreteľné údaje. U všetkých ostatných médií je možné použiť reflexné sklá do 400 bar, resp. do 400 °C.
Balenie:
Klingerove priehľadítka sú balené jednotlivo do kartónových škatuliek. Každé balenie obsahuje okrem priehľadítka aj tesnenie a príložku a tvorí tak celok pripravený na montáž.
| Veľkosť | Typ A | Hmotnost
g/ks |
Typ B | Hmotnost
g/ks |
Typ H | Hmotnost
g/ks |
|||||||||
| L | B | S | L | B | S | L | B | S | |||||||
| 0 | – | – | – | – | 95 | 34 | 17 | 110 | – | – | – | – | |||
| I | 115 | 30 | 17 | 118 | 115 | 34 | 17 | 132 | 115 | 34 | 22 | 176 | |||
| II | 140 | 30 | 17 | 146 | 140 | 34 | 17 | 162 | 140 | 34 | 22 | 214 | |||
| III | 165 | 30 | 17 | 176 | 165 | 34 | 17 | 195 | 165 | 34 | 22 | 254 | |||
| IV | 190 | 30 | 17 | 200 | 190 | 34 | 17 | 228 | 190 | 34 | 22 | 294 | |||
| V | 220 | 30 | 17 | 237 | 220 | 34 | 17 | 264 | 220 | 34 | 22 | 344 | |||
| VI | 250 | 30 | 17 | 265 | 250 | 34 | 17 | 301 | 250 | 34 | 22 | 392 | |||
| VII | 280 | 30 | 17 | 303 | 280 | 34 | 17 | 338 | 280 | 34 | 22 | 445 | |||
| VIII | 320 | 30 | 17 | 334 | 320 | 34 | 17 | 387 | 320 | 34 | 22 | 503 | |||
| IX | 340 | 30 | 17 | 359 | 340 | 34 | 17 | 410 | 340 | 34 | 22 | 536 | |||
| X | – | – | – | – | 370 | 34 | 17 | 461 | – | – | – | – | |||
| Klingerovo priehľadítko
Oblasť použitia reflexného skla |
Typ A 1) | Typ B 1) | Typ H | |||
| bar | °C | bar | °C | bar | °C | |
| Pre médiá bez významného napadnutia skla,
napr. oleje, uhľovodíky |
400
150 0-10 |
120
400 430 |
265
180 0-10 |
120
400 430 |
300
200 0-10 |
120
400 430 |
| Pre médiá s významným napadnutím skla,
napr. sýta para, teplá voda, lúhy |
35 |
243 |
35 |
243 |
2)
42 |
253 |
1) Typy skiel podľa ÖNORM M 7354 resp. DIN 7081
2)Pre tlaky pary cez 35 bar odporúčame použitie transparentných skiel so sľudovou lamelou
