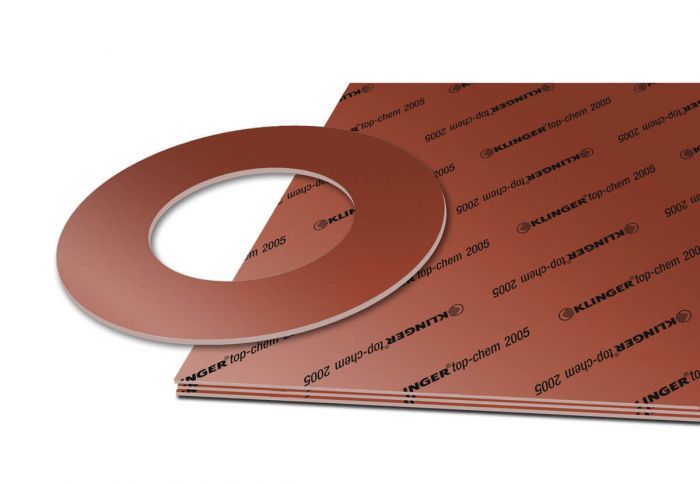

top-chem 2005
Použitie materiálu:
Má veľmi dobrú odolnosť pri silných kyselinách a dobré vlastnosti pri stredných a nízkych teplotách a uťahovacích tlakoch. Oblasti použitia sú na strane média porovnateľné s top-chem2000. Materiál je hospodárnejšou alternatívou, ak sú požiadavky o niečo nižšie.
Zloženie:
Expandovaný plnený PTFE materiál.

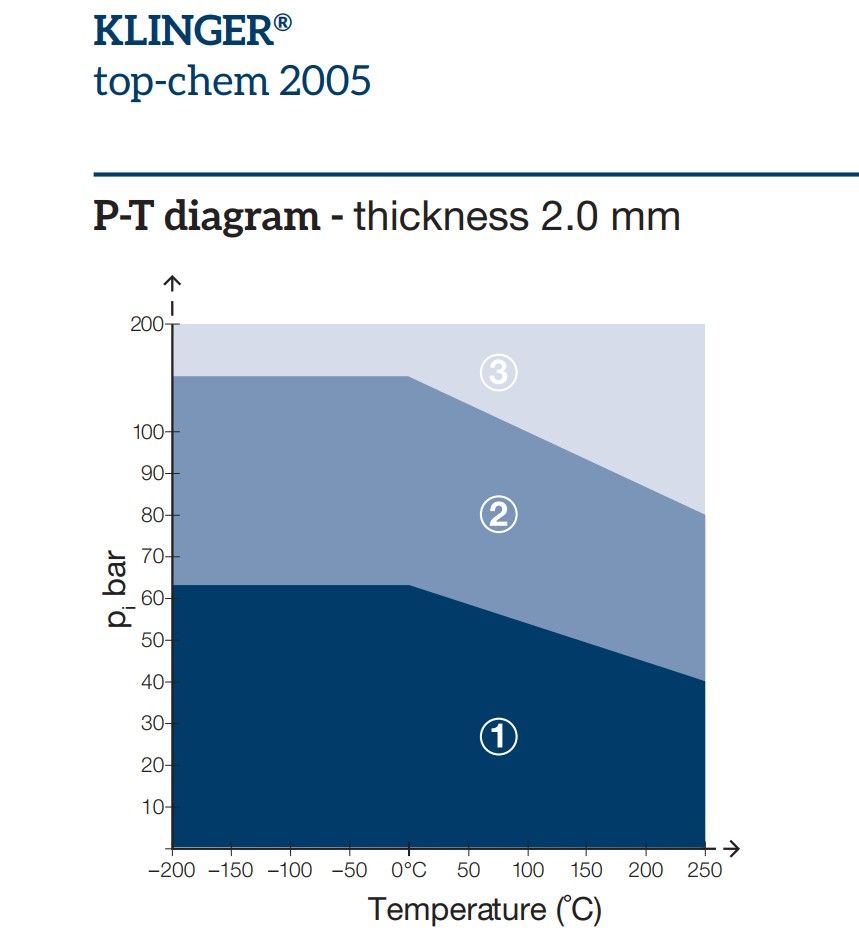

pT diagram:
Klingerov pT diagram poskytuje pomoc pri výbere vhodného tesniaceho materiálu v prípade, že poznáme pracovnú teplotu a tlak. Vždy treba brať ohľad na chemickú odolnosť vzhľadom na médium.
Rozmery štandardných dosiek
Veľkosti:
1500x1500 mm
Hrúbky:
1,0 / 1,5 / 2,0 / 3,0 mm
Tolerancie:
hrúbka ± 10%, dĺžka ± 50 mm, šírka ± 50 mm
| Stlačitelnosť ASTM F 36 J | % | 3 | |
| Odpruženie ASTM F 36 J | % | 40 | |
| Tlaková stála pevnosť DIN 52913 | 30 MPa, 16h/150°C | MPa | 25 |
| Tlaková stála pevnosť Klingeru pri 50 MPa
|
zmenšenie tl. pri 23°C
zmenšenie tl. pri 250°C |
%
% |
10
30 |
| Tesnosť | DIN 3535/6 | ml/min | 0,2 |
| trieda tesnosti L | DIN 28090-2 | mg/s x m | 0,02 |
| Napučanie ASTM F 146
|
H2SO4, 100%: 18h/23°C
HNO3, 100%: 18h/23°C NaOH, 33%: 72h/110°C |
%
% % |
1/1
1/2 – |
| Hustota | g/cm3 | 2,2 | |
| Súčinitelia tesnení podľa ASME-Code | |||
| pre hrúbku tesnenia 2,0 mm a triedu tesnosti podľa DIN 28090
|
třída těsnosti 0,1 mg/s x m
|
MPa
|
y 10
m 3,5 |
