Transparentné priehľadítka
Klinger používa iba priehľadítok vlastnej výroby. Pre priehľadítka sa používa výhradne vysokoakostné „extra tvrdé“ borosilikátové sklo, ktoré je dodatočne tepelne spracované. Klingerove priehľadítka sú vhodné na použitie v stavoznaciach takmer všetkých výrobcov.

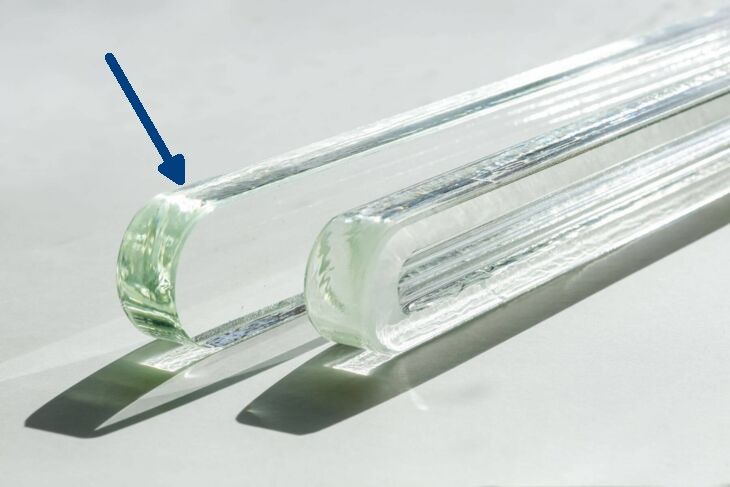

Transparentné sklá:
Povrchy oboch strán sú hladko zabrúsené a leštené, aby zaručili optimálnu priehľadnosť.
Oblasti použitia:
Pri použití na paru nad 35 bar a pri médiách s vysokou hodnotou pH sa musia sklá na strane média chrániť sľudovou lamelou. Transparentným sklám sa dáva prednosť zásadne vtedy, keď sú médiá veľmi znečistené, vysoko vyskózne nbeo žieravé. Je možné ich použiť u všetkých látok okrem pary do 340 bar resp. 400°C.
Balenie:
Klingerove priehľadítka sú balené jednotlivo do kartónových škatuliek. Každé balenie obsahuje okrem priehľadítka aj tesnenie a príložku a tvorí tak celok pripravený na montáž.
Klinger používa iba priehľadítok vlastnej výroby. Pre priehľadítka sa používa výhradne vysokoakostné „extra tvrdé“ borosilikátové sklo, ktoré je dodatočne tepelne spracované. Klingerove priehľadítka sú vhodné pre použitie v stavoznakoch takmer všetkých výrobcov.
| Veľkosť | Typ A | Váha
g/ks |
Typ B | Váha
g/ks |
Typ H | Váha
g/ks |
Typ TA28 | Váha
g/ks |
||||||||||||
| L | B | S | L | B | S | L | B | S | L | B | S | |||||||||
| I | 115 | 30 | 17 | 122 | 115 | 34 | 17 | 137 | – | – | – | – | 113 | 27,6 | 16,8 | 114 | ||||
| II | 140 | 30 | 17 | 152 | 140 | 34 | 17 | 172 | 140 | 34 | 22 | 218 | – | – | – | – | ||||
| III | 165 | 30 | 17 | 176 | 165 | 34 | 17 | 204 | 165 | 34 | 22 | 260 | 163 | 27,6 | 16,8 | 168 | ||||
| IV | 190 | 30 | 17 | 211 | 190 | 34 | 17 | 238 | 190 | 34 | 22 | 302 | 188 | 27,6 | 16,8 | 194 | ||||
| V | 220 | 30 | 17 | 250 | 220 | 34 | 17 | 280 | 220 | 34 | 22 | 357 | 218 | 27,6 | 16,8 | 226 | ||||
| VI | 250 | 30 | 17 | 280 | 250 | 34 | 17 | 317 | 250 | 34 | 22 | 400 | 248 | 27,6 | 16,8 | 258 | ||||
| VII | 280 | 30 | 17 | 314 | 280 | 34 | 17 | 356 | 280 | 34 | 22 | 460 | 278 | 27,6 | 16,8 | 290 | ||||
| VIII | 320 | 30 | 17 | 260 | 320 | 34 | 17 | 407 | 320 | 34 | 22 | 530 | 318 | 27,6 | 16,8 | 334 | ||||
| IX | 340 | 30 | 17 | 387 | 340 | 34 | 17 | 430 | 340 | 34 | 22 | 562 | 338 | 27,6 | 16,8 | 356 | ||||
| X | – | – | – | – | 370 | 34 | 17 | 480 | – | – | – | – | – | – | – | – | ||||
| Klingerove priehľadítko
Oblasť použitia reflexného skla |
Typ A 1) | Typ B 1) | Typ H | Typ TA 28 4) | ||||
| bar | °C | bar | °C | bar | °C | bar | °C | |
| Pre média bez významného napadnutia skla,
napr. oleje, uhlovodíky |
240
160 0-10 |
120
400 430 |
290
200 0-10 |
120
400 430 |
340
230 0-10 |
120
400 430 |
–
– – |
–
– – |
| Pro média s významným napadnutím skla,
napr. sýta para, teplá voda, lúhy |
2)
35 70 |
243 300 |
2)
35 85 |
243 300 |
2)
42 85 |
253 300 |
3)
120 180 |
324 356 |
1) Typy skiel podľa ÖNORM M 7354 resp. DIN 7081
2) Pre tlaky pary cez 35 bar odporúčame použitie transparentných skiel so sľudovou lamelou
3) Pre tlaky pary cez 120 bar používať iba TA 28-skla veľkosti I
4) Sklá TA sa dajú použiť iba so sľudovou lamelou
