GORE páska Séria 1000

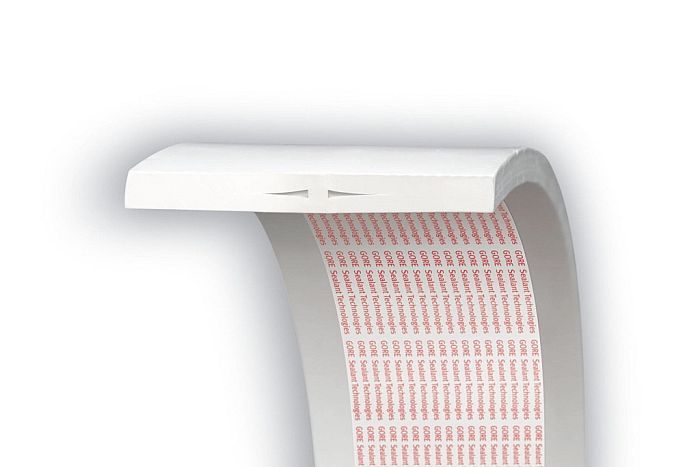

Séria 1000 – Tesniaca páska zo 100% čistého viacsmerne orientovaného PTFE s jadrom z virginálneho PTFE

Tesniaca páska je vyrobená zo 100% čistého viacsmerne orientovaného PTFE. Uprostred je jadro z virginálneho PTFE, ktoré tak na sebe koncentruje uťahovací tlak. Páska bola vyvinutá v spolupráci s firmou De Dietrich, čo je popredný svetový výrobca smaltovaných aparátov a potrubných dielov.

Materiál:

100% expandované PTFE s viacsmerne orientovanou štruktúrou vlákien. Jadro zo 100% čistého virginálneho PTFE.

Vhodný pre:

Chemicky odolný všetkým látkam pH 0-14. Okrem tavenín alkalických kovov a fluóru pri vysokých teplotách a tlakoch.

Dodávané rozmery:

Hrúbky: 6,0 mm; 9,0 mm
Šírky: 40 mm; 55 mm; 65 mm
Balenie na špulkách: á 5 bm; 10 bm; 15 bm

Prevádzkové podmienky:

teplota: -268 °C až +315 °C
tlak: vákuum až cca 40 bar (v závislosti na prevádzkových podmienkach aj vyššie)
Nestarne ani vplyvom prevádzkovej teploty. UV odolný.

Detaily konštrukcie a použitia:

Na obrázku je vidieť prierez páskou a znázornenie rozloženia uťahovacích tlakov metódou konečných prvkov. Aj malé uťahovacie tlaky sa vďaka koncentrácii napätia v mieste jadra koncentrujú a dosahujú hodnoty dostatočné na bezpečné zatesnenie spoja, viď. graf netesnosti. Ďalej uvádzame graf stlačiteľnosti pásky v hrúbke 9mm.
