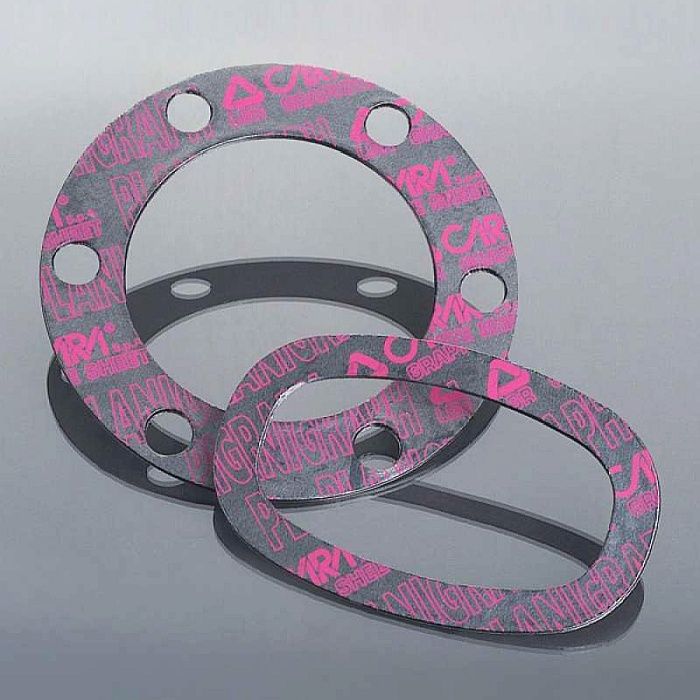

Planigraf LGR
Grafitová tesniaca doska pre bežné prírubové spoje, výmenníky a ďalšie aplikácie.
Rozmery štandardných dosiek
Veľkosť dosky: 1000×1000 mm, 1500×1500 mm
Dostupné hrúbky dosiek: 1,0 mm / 1,5 mm / 2,0 mm / 3,0 mm
Základné prevádzkové parametre (detaily viď pT diagram)
Trvalá pracovná teplota::
450 °C
Minimálna pracovná teplota:
-196 °C
Maximálny prevádzkový tlak::
75 bar
Maximálne tlakové zaťaženie:
60 MPa
Technické dáta pre hrúbku 2,0 mm
| Hustota grafitu | 1,0 | g/cm3 | |
| Čistota grafitu | > 98,0 | % | |
| Obsah popola | < 2,0 | % | |
| Materiál vložky | AISI 316L | ||
| tloušťka | 0,05 | mm | |
| Stlačiteľnosť | 40 - 50 | % | |
| Spätné odpruženie | 10-15 | % | |
| Plynotesnosť | DIN 3535 | < 0,6 | cm3/min |
| Stála tlaková pevnosť DIN 52913 | 16h, 300 °C/50 MPa | > 45 | MPa |
