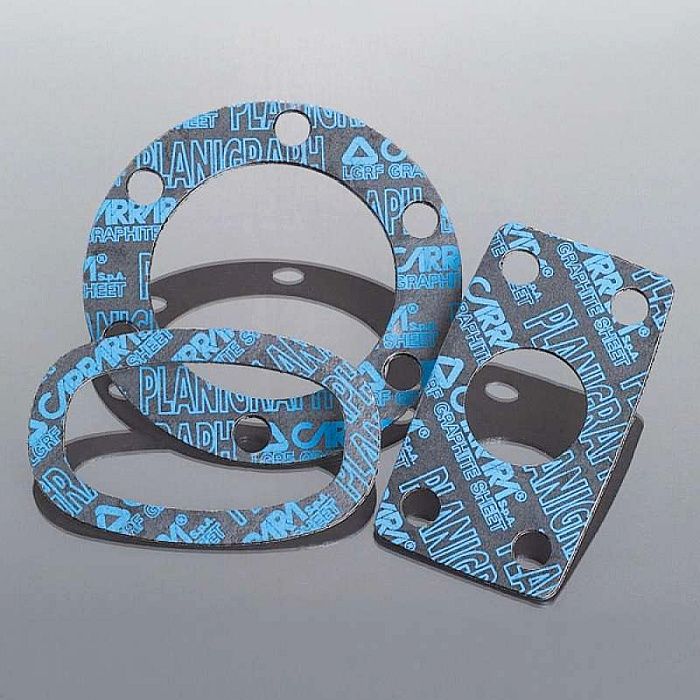

Planigraf LGRF
Akostná grafitová tesniaca doska pre náročné aplikácie.
Rozmery štandardných dosiek
Veľkosť dosky: 1000×1000 mm, 1500×1500 mm
Dostupné hrúbky dosiek: 1,0 mm / 1,5 mm / 2,0 mm / 3,0 mm
Základné prevádzkové parametre (detaily viď pT diagram)
Trvalá pracovná teplota::
450 °C
Minimálna pracovná teplota:
-200 °C
Maximálny prevádzkový tlak::
100 bar
Maximálne tlakové zaťaženie:
140 MPa
Technická data pro tloušťku 2,0 mm
Hustota grafitu | 1,0 | g/cm3 | |
Čistota grafitu | ≥ 98,0 | % | |
Obsah popola | < 2,0 | % | |
Obsah síry | ≤ 1000 | ppm | |
Obsah halogénov | ≤ 200 | ppm | |
Pevnosť v ťahu | ≥ 4,0 | MPa | |
Materiál vložky | AISI 316L | ||
hrúbka | 0,05 | mm | |
Stlačiteľnosť | 35 - 55 | % | |
Spätné odpruženie | ≥ 9,0 | % | |
Stála tlaková pevnosť DIN 52913 | 16h, 300 °C/50 MPa | > 45 | MPa |
